怎样计算膜片联轴器的扭转刚度?

2021-05-12 17:19:13

  怎样计算膜片联轴器的扭转刚度?下面由良晟的编辑为大家介绍一下。

  1、相邻两螺栓孔之间的膜片段可等效为悬臂梁,并利用材料力学的方法推导出连杆型膜片联轴器在单承受转矩、离心载荷、轴向偏移以及角向偏移时膜片内部应力的计算公式,同时提出了一种计算膜片扭转刚度的方法,是运用经验公式来分析膜片应力和刚度的典型方法,但是不足是无法考虑螺栓孔周围区域应力集中效应的影响,导致计算应力与实际应力有较大的差距。

  2、比较典型的运用有限元法和薄板弯曲理论对膜片应力和疲劳寿命开展的研讨。其共同点是先分析膜片在各种单工况下的应力,将3种静态应力(轴向弯曲应力、膜片应力、离心应力)的组合应力作为膜片的平均应力,将旋转时角向偏移引起的应力作为交变应力幅,应用静力学分析分别求得平均应力和交变应力幅,然后基于此结果进行疲劳分析。

  3、当膜片联轴器旋转时,其角向偏移将产生交变应力,每旋转一周循环交变一次。膜片动应力将导致膜片和螺栓的疲劳破坏,因而准确地计算动静复合应力,是预测膜片联轴器寿命、确定膜片式联轴器工作的关键。

  4、已有的相关研讨多限于分析膜片在单承受某一种载荷时的应力分布情况,而对于膜片实际承受复杂载荷时的动静复合应力较少涉及。联轴器的形式很多,根据功能和原理的不同分为3类:普通联轴器、联轴器、特别联轴器。联轴器是在普通联轴器基础上增加机构,一旦扭矩过载,可以使传动中断或限制扭矩的传递,从而保护机器的重要部件不受损坏。特别联轴器是指用非机械方式联接的联轴器,如液力传动、气压传动或磁力传动的联轴器。

  泵用联轴器是众多联轴产品中使用较为普遍的一种产品,在整个的联轴器市场中占有很大的比例和份额,泵用联轴器产品可以选用多种联轴器产品,对于那种泵使用什么样的产品没有一个标准的答案,用户在选用的时候往往有多种联轴器产品可选。其特点是结构简单,无润滑,安装方便,替换容易,传递扭矩大。

  我国目前生产的金属叠片式挠性联轴器,也称膜片式联轴器,采用一组厚度很薄的金属弹簧片制成各种形状,用螺栓分别与主、从动轴上的两半联轴器连接。主、从动端的轴径应小于该规格的较大径向尺寸,联轴器的脱扣转速(跳闸转速)应小于该规格的许用转速,轴向尺寸应达到泵布置的要求。求转矩、转速相同而主、从动端轴颈不相同时,应按大轴径选择联轴器型号。

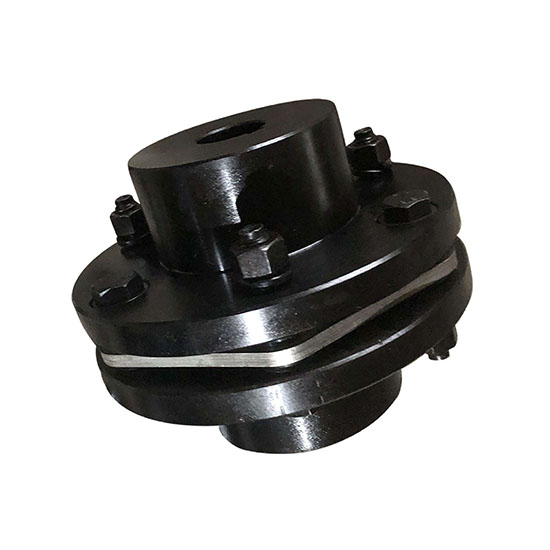

怎样计算膜片联轴器的扭转刚度?
