齿式联轴器是怎样组成的?

2021-06-05 09:46:58

  齿式联轴器是怎样组成的?下面由良晟的编辑为大家介绍一下。

  齿式联轴器的扭转振动进行了分析研讨,主要利用傅立叶级数解法,以间隙、阻尼、激振力为参数,对齿式联轴器连接轴系的扭转振动进行了非线性分析;则对齿轮联轴器连接轴系的轴向振动进行了大量的试验,并定性地说明产生轴向振动的主要原因,指出轴向振动主要是由于不对中和齿面的摩擦力所引起的,当没有轴向恢复力或推力轴承时将发生大的轴向窜动。

  振动分析是预测联轴器不对中的技术之一,它能判断设备状态的逐渐变化趋势,但当判断一台设备是否处于不对中状态时,需要有以往很多数据及事例做参考,还要区别出是轴承、润滑油、联轴器,还是连接固定的问题,所以有相应的局限性。红外照相技术则能在设备状态不佳时,将轴承、电机壳体、联轴器等过热的部位区分开来,并确定联轴器的对中误差,再结合以振动分析等其它预测技术,其效果会良好。

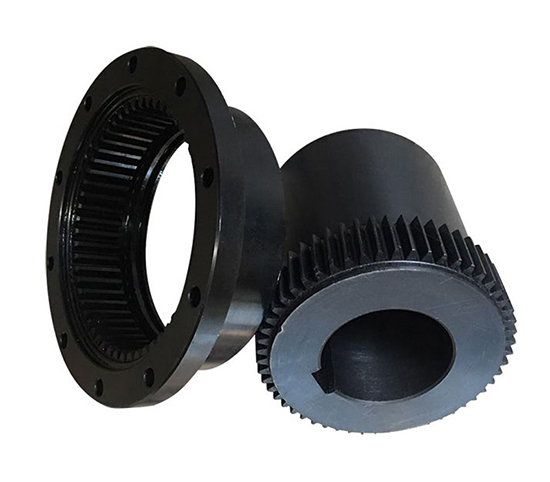

  齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许大的角位移(相对于直齿联轴器),可改进齿的接触条件,提升传递转矩的能力,延长使用寿命。齿式联轴器在工作时,两轴产生相对位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率损耗,因此齿式联轴器需在良好润滑和密封的状态下工作。

  鼓型齿式联轴器属于刚挠性联轴器,具有径向、轴向和角向等轴线偏差补偿能力,与CL型直齿式联轴器相比,具有结构紧凑、回转半径小、承载能力大、传动速率不错、噪声低及维修周期长等优点。GICL、GIICL系列鼓形齿式联轴器,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

  齿式联轴器是怎样组成的?由良晟的编辑为大家整理提供。
