NGCLZ型带制动轮鼓形齿式联轴器

NGCLZ型带制动轮鼓形齿式联轴器

NGCLZ型带制动轮鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。....
立即订购
产品详情

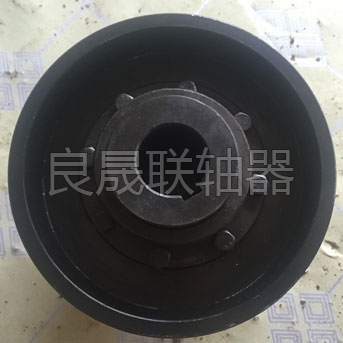

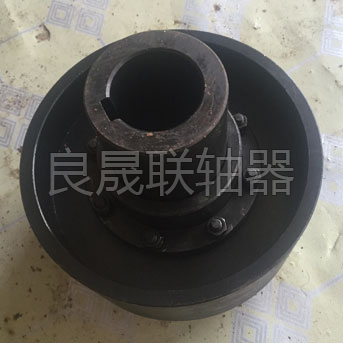

NGCLZ型带制动轮鼓形齿式联轴器 NGCLZ型带制动轮鼓形齿式联轴器1

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

NGCLZ型带制动轮型有A型、B型二种型式。A型适用于NGCLZ1~NGCLZ13型,B型适用于NGCLZ14型。

NGCLZ型带制动轮鼓形齿式联轴器承载能力强。在相同的内齿套外径和联轴器大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30',提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大,鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长。外齿套齿端呈喇叭形状,使内、外齿装拆十分方便,传动效率高达99.7%。

NGCLZ型带制动轮鼓形齿式联轴器是在直齿齿轮联轴器的基础上,消化吸收   先进技术而开发的新型齿式联轴器。它是由齿厚呈腰鼓形的外齿轴套和与其相配的内齿圈组成的啮合付联结两轴的,适于重载和需要轴线位移补偿的两轴传动。在一般情况下,要求被联结的两轴   同心,而且在运转过程中继续保持同心状态是不可能的,因为有安装误差,轴承磨损,受力变形,基础下沉等致使轴线产生径向、角向位移。具有补偿上述位移的特性,降低了由于轴线位移引起的附加载荷,提高了传动装置的工作平稳性和可靠性,从而延长了传动装置的使用寿命。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

NGCLZ型带制动轮鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。
