NGCL型带制动轮鼓形齿式联轴器

NGCL型带制动轮鼓形齿式联轴器

NGCL型带制动轮鼓形齿式联轴器在工作时,需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,并....
立即订购
产品详情

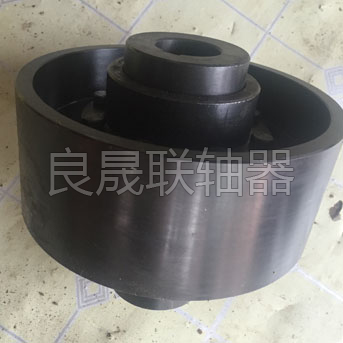

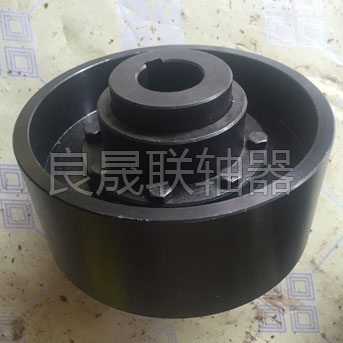

NGCL型带制动轮鼓形齿式联轴器 NGCL型带制动轮鼓形齿式联轴器1

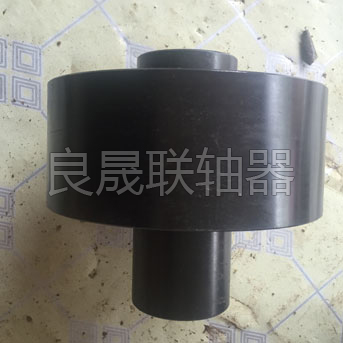

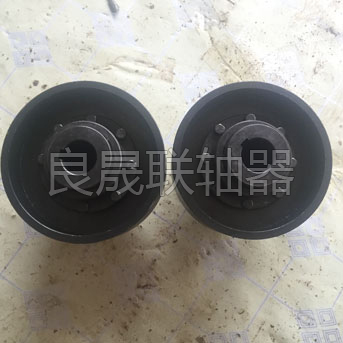

NGCL型带制动轮鼓形齿式联轴器2 NGCL型带制动轮鼓形齿式联轴器3

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

NGCL型带制动轮鼓形齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。鼓形齿面使内、外齿的接触条件,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时了齿面摩擦、磨损状况,降低了噪声,维修周期长。

NGCL型带制动轮鼓形齿式联轴器在工作时,需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。目前,已普遍以鼓形齿替代直齿式联轴器。鼓形齿式联轴器,其刚性大,有挠性,无弹性,故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能力,延长使用寿命。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动、噪声低及 维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

NGCL型带制动轮鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点):

1、承载。在相同的内齿套外径和联轴器大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。

2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30',提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大。

3、鼓形齿面使内、外齿的接触条件,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时了齿面摩擦、磨损状况,降低了噪声,维修周期长。

4、外齿套齿端呈喇叭形状,使内、外齿装拆方便。

5、传动达99.7%。

基于经上特点,目前,已普遍以鼓形齿替代直齿式联轴器。

NGCL型带制动轮鼓形齿式联轴器技术参数:

型号公称扭矩Tn(N.m)许用转速[n](r/min)轴孔直径轴孔长度DCC1B3D3转动惯量
Kg.m2
重量Kg
YJ1
d1 d2dzL
NGCL1355400020 22 2420 22 245238103308681600.077
25 2825 2862440.077.3
0.0718
30 32 3530 32 358260
NGCL2630400025 2825 286244115368681600.0799
30 32 35 3830 32 35 3882600.089.7
40 42 4540 42 45112840.08311
NGCL31000380028 6444127418852000.18114.6
30 32 35 3830 32 35 3882600.18415.2
40 42 45 48 50 55 5640 42 45 48 50 55 56112840.18717.0
NGCL41600380038 8260149418852000.22518.6
40 42 45 43 50 55 5640 42 45 43 50 55 56112840.23721.4
60 63 6560 63 651421070.24623.8
NGCL52800300040 42 45 48 50 55 5640 42 45 48 50 55 56112841674881052500.5831.8
0.60934.4
60 63 65 70 71 7560 63 65 70 71 75142107
NGCL64500300045 40 50 55 5650 55 56112841874991052500.71437.2
60 63 65 70 71 7560 63 65 70 71 751421070.75438.5
80 85 9080 85 901721320.79547.6
NGCL79300240050 55 56 112842045391323151.1748.8
60 63 65 70 71 7560 63 65 70 71 751421071.12355.2
80 85 90 9580 85 90 951721321.29961.8
1001002121671.38871.1
NGCL89000190055 56 1128423064121684003.74780.7

60 63 65 70 71 75

70 71 751421073.84490.0
80 85 90 9580 85 90 951721323.93996.5
100 1101002121674.072108.0
NGCL9140001500

60 63 65 70 71 75

 14210725671132105009.427128
80 85 90 9580 85 90 951721329.605138
100 110 120 125100 110 120 1252121679.847151
13013025220210.109167
NGCL1020000120065 70 71 75 142107287651526563028.238176
80 85 90 9580 85 90 9517213228.509190
100 110 120 125100 110 120 12521216728.879209
130 140 150130 140 15025220229.248237
NGCL1131500105070 71 75 142107325771629871044.309257
80 85 90 95 17213244.825275

100 110 120 125

100 110 120 12521216745.53300
130 140 150130 140 15025220246.235326
160 170160 17030224247.08357
NGCL1245000105075 142107362941729871047.88306
80 85 90 95 17213248.29317

100 110 120 125

100 110 120 12521216749.52351
130 140 150130 140 15025220250.25384
160 170 180160 170 18030224252.22425
190 200190 20035228253.69464
NGCL1363000950150150252202412881833580082.70490
160 170 180160 170 18030224284.70544
190 200 220190 200 22035228286.67596
NGCL14100000950170 180170 1803022424629220335800

99.10

670
190 200 220190 200 220352282102.20736
240 250 410330105.90850
