WG型鼓形齿式联轴器

WG型鼓形齿式联轴器

该WG型鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良....
立即订购
产品详情

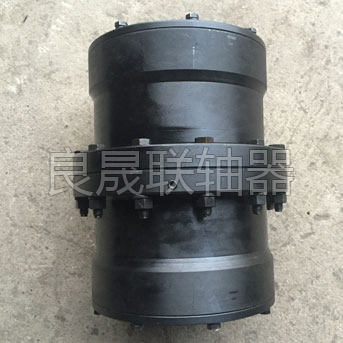

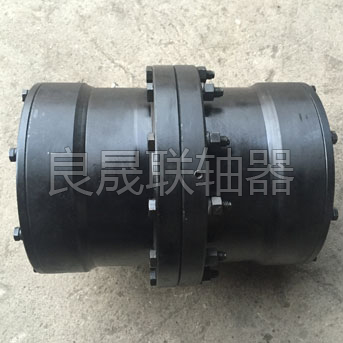

WG型鼓形齿式联轴器 WG型鼓形齿式联轴器1

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

WG型鼓形齿式联轴器属于刚挠性联轴器,WG型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器 可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行 业、也适用于石油、化工、通用机械等各类机械的轴系传动。

该联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。

WG型鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点):

1、承载。在相同的内齿套外径和联轴器大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。

2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1°,而鼓形齿式联轴器的许用角位移为1°30′,提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大。

3、鼓形齿面使内、外齿的接触条件,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时了齿面摩擦、磨损状况,降低了噪声,维修周期长。

4、外齿套齿端呈喇叭形状,使内、外齿装拆方便。

5、传动达99.7%。

基于以上特点,目前,已普遍以鼓形齿替代直齿式联轴器。 WG型鼓形齿式联轴器有Ⅰ型(适用WG1~WG24)和Ⅱ型(适用WG1~WG14)。

WG鼓形齿式联轴器基本参数和主要尺寸 (JB/ZQ4186-97) mm

型 号公称
扭矩Tn
N.m
许用转速
[n] r.min
轴孔直径轴孔长度DD1D2D3D4BB1FCC1C2质量
kg
转动惯量
I/kg.m2
润滑脂
总量kg
d1.d2.dzYJ1Z1IΠIΠIΠIΠ
WG1710750012.1432--1221159888601161003030------5.64.860.080.00630.0850.04
16.18.1942--2014----
20.22.2452--104----
25.286244331918
30.32.35.388260332312
40.4211284332912
WG21250670022.2452--1501451181087713610430204----9.787.480.0210.0160.090.06
25.2862--103----
30.32.35.388260332316
40.42.45.48.50.55.5611284332916
WG32500630022.2452--1701651401259016010830337----16.712.20.0470.0330.170.1
25.2862--233----
30.32.35.388260332316
40.42.45.48.50.55.5611284332916
60.63142107333616
WG44500560030.32.35.3882--20019516014511218011630133----25.619.60.0980.0730.250.15
40.42.45.48.50.55.5611284332917
60.63.65.70.71.75142107333617
80172132334117
WG57100530030.32.35.3882--22521518016812820012630233----3526.10.1750.1260.350.22
40.42.45.48.50.55.5611284332919
60.63.65.70.71.75142107333619
80.85.90172132334119
WG610000500032.35.3882--24523020018514522413430355----51.6380.2950.2130.40.2
40.42.45.48.50.55.56112--55----
60.63.65.70.71.75142107553820
80.85.90.95172132554320
100212167554820
WG714000450032.35.3882--27226523021016024414830455----68.6450.530.350.60.44
40.42.45.48.50.55.56112--155----
60.63.65.70.71.75142107553820
80.85.90.95172132554320
100.110212167554820
WG820000425055.56112--29027224522517627216230295----79.555.80.710.460.750.55
60.63.65.70.71.75142107553834
80.85.90.9617213255432020
100.110.120.125212167554838
WG925000400065.70.71.7514210731530526524519028017630553828106.580.51.050.7710.79
80.85.90.95172132554328
100.110.120.125212167554828
130.140252202555328
WG1040000355075142--35534030028022533019630285----158.8121.81.871.541.30.9
80.85.90.95172132554338
100.110.120.125212167554828
130.140.150252202555328
160302242556328
WG1156000300085.90.95172--41238534532525636022440158----2141673.662.771.61.2
100.110.120.125212167885132
130.140.150252202885632
160.170.180302242885632
WG12800002800120.125212167440435375360288414250408851453022426.394.752.61.9
130.140.150252202885632
160.170.180302242886632
190.200352282887632
WG131120002500145.1502522024904804254003204702725088563839030910.447.763.32.4
160.170.180302242886632
190.200.220352282887632
WG141600002300160.170.18030224254554046244036253031650108683252242317.4613.524.83.7
190.200.2203522821087832
240.250.260410330108--10
WG152240002100160.170.180302242580--488--400560--5010--6843677--24.91--5--
190.200.22035228210--7832
240.250.26041033010----10
27047038010----10
WG162800001900180302242650--560--440600--5012--7063939--43.22--7--
190.200.22035228212--8032
240.250.26041033012----12
280.30047038012----12
WG173550001800200.220352282690--600--460650--5012--70481041--56.27--8--
240.250.26041033012----12
280.300.32047038012----12
WG184500001700220352282750--650--510700--6012--70731381--88.17--10--<, /DIV>
240.250.26041033012----12
280.300.32047038012----12
340.36055045012----12
WG195600001600240.250.260410330775--690--535745--6012----121526--108.8--11--
280.300.32047038012----12
340.360.38055045012----12
WG207100001500260410330825--730--580785--6014----142081--164.4--13--
280.300.32047038014----14
340.360.38055045014----14
40065054014----14
WG218000001300280.300.320470380925--825--620810--6014----142460--242.7--20--
340.380.38055045014----14
400.420.44065054014----14
WG2290000950320470380950--850--665820--6014----142775--297--26--
340.360.38055045014----14
400.420.440.450.46065054014----14
WG231000000900360.3805504501030--900--710880--6014----143148--384.8--29--
400.420.440.450.460.480.50065054014----14
WG242500008503805505401060--925--730900--7016----163766--477.8--32--
400.420.440.450.460.480.50065045016----16
52080068016----16
