GⅡCL型鼓形齿式联轴器

GⅡCL型鼓形齿式联轴器

GⅡCL型鼓形齿式联轴器属于刚挠性连轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓....
立即订购
产品详情

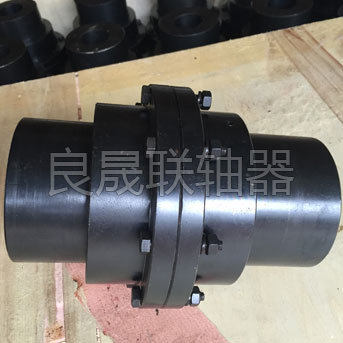

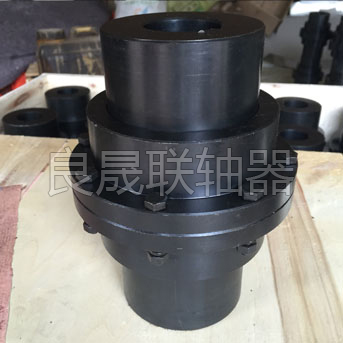

GⅡCL型鼓形齿式联轴器 GⅡCL型鼓形齿式联轴器1

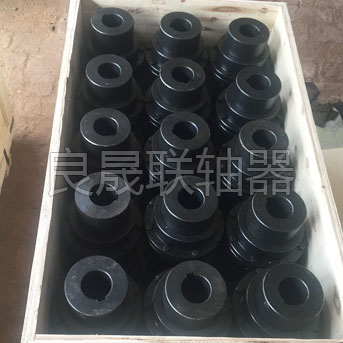

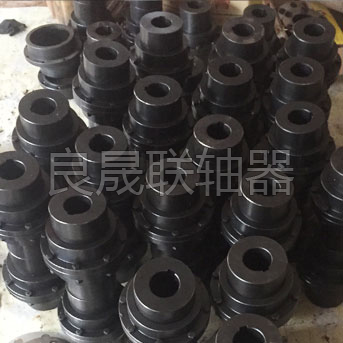

GⅡCL型鼓形齿式联轴器2 GⅡCL型鼓形齿式联轴器3

GⅡCL型鼓形齿式联轴器属于刚挠性连轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大。GⅡCL型鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能 力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动、噪声低及 维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点):

1、承载。在相同的内齿套外径和联轴器大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%

2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30',提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大,

3、鼓形齿面使内、外齿的接触条件,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时了齿面摩擦、磨损状况,降低了噪声,维修周期长。

4、外齿套齿端呈喇叭形状,使内、外齿装拆方便。

5、传动达99.7%。

基于经上特点,目前,已普遍以鼓形齿替代直齿式联轴器。

GⅡCL型—鼓形齿式联轴器 (JB/T 8845.2-2001)替代(ZBJ19013-89)


型号

公称转距
Tn
N·m
许用转速[n]
r/min
轴孔直径

轴孔长度

DHAC转动惯量
kg.㎡
润滑脂用量
mL
质量
Kg
Y,J1
d1,d2L
GIICL1355400014-3538-821032.03680.0035-0.00375513.1
GIICL2630400016-4538-1121152.04280.00550-0.00675703.5
GIICL31000400022-5638-1121272.04480.010-0.0113687.0
GIICL41600400038-6560-1421492.04980.02-0.02458712.2
GIICL52800400040-7584-1421672.555100.0378-0.043312518.0
GIICL64500400045-9084-1721872.556100.0663-0.084314826.5
GIICL76300375050-10584-2122043.560100.103-0.15117539.2
GIICL89000330055-11584-2122303.067120.167-0.24126849.7
GIICL914000300060-135107-2522563.069120.316-0.47031079.6
GIICL1020000265065-150107-2522873.578140.511-0.745472101
GIICL1131500235070-175107-3023253.581141.096-1.588550161
GIICL1245000210075-200107-3523624.089161.623-3.055695213
GIICL13630001850150-225202-3524124.598183.925-4.9181019315
GIICL141000001650170-250242-4104625.5172228.025-9.7253900476
GIICL151600001500190-285282-4705125.51822214.300-17.453700696
GIICL162240001300220-320282-4705807.02092823.925-29.14500913
GIICL173150001200250-365330-5506447.01982843.095-53.72549001322
GIICL184500001050280-400380-6507268.02222878.525-99.50070001948
GIICL19630000950300-470380-6508188.023232136.750-175.589003026
GIICL20900000800360-540450-80092810.524732261.75-360.75110003984
GIICL211250000750400-600540-800102211.525540468.75-561.50130004977
GIICL221600000650450-680540-800113413.026240753.750-904.750160007738
GIICL232240000600500-770680-800128214.5299501517-17252800010783
GIICL243150000550560-880680-900142816.5317502486-3131.753300015015
GIICL254000000460670-1040900-1000164419.0325505174.25-7198.254300024080
