YL型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。....
立即订购
产品详情

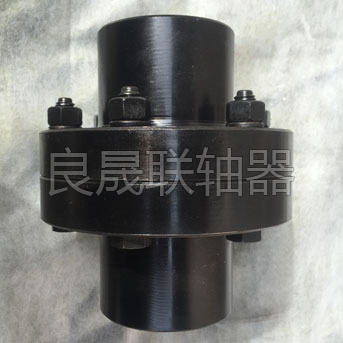

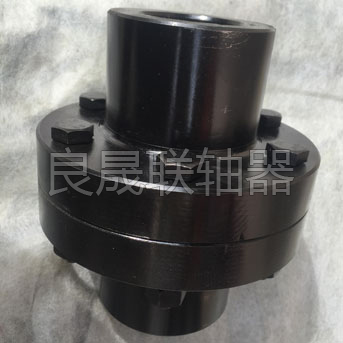

YL型凸缘联轴器 YL型凸缘联轴器

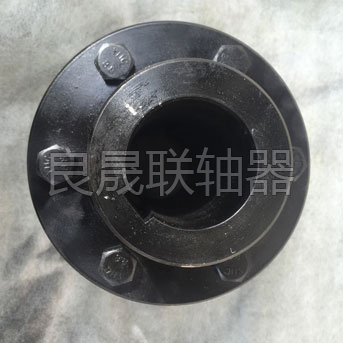

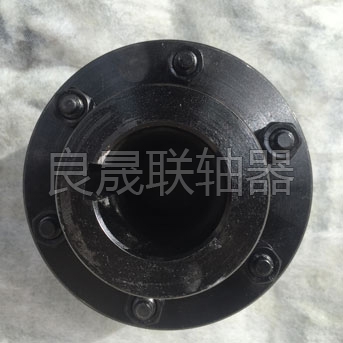

YL型凸缘联轴器 YL型凸缘联轴器

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

YL型凸缘联轴器、YLD凸缘联轴器依照国标GB5843-86之标准制造。该类型联轴器主要适用于联接两同轴线的圆柱形传动轴系,传递的公称转矩为10-20000N.m。

YL型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。这种联轴器有两种主要的结构形式:

①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;

②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用   和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。

YL型凸缘联轴器对两轴对中性的要求很高,当两轴有相对位移存在时,就会在机件内引起附加载荷,使工作情况恶化,这是它的主要缺点。但由于结构简单、成本低、可传递较大转矩,故当转速低、无冲击、轴的刚性大、对中性较好时常采用。

对中,可以传递较大扭矩,要求凸缘端面与轴线保持准确的垂直。加工容易,不需要润滑,维护和安装方便,主要用载荷较平稳的两轴联接。

联轴器质量和转动惯量是按材料为铸铁(括号内为铸钢),小轴孔、大的轴伸长度的近似计算值。

联轴器许用转速是按材料为铸件,许用线速度为30m/s;钢许用线速度为50m/s的近似计算。

螺栓数量栏中,括号内为铰制孔用螺栓。

使用凸缘联轴器应具有防护装置。

半联轴器材料:铸铁为HT2002;铸钢为ZG270—500。

YL型凸缘联轴器

标记示例:

YL3型凸缘联轴器,Ⅱ型结构型式

主动端:Y型轴孔,A型键槽,d1=50mm,L=112mm

从动端:J1型轴孔,A型键槽,d1=45mm,L=84mm

YL3联轴器Ⅱ  JB/ZQ4376-97

型号:YL1~YL10

公称扭矩Tn(N.m):63~1000000

许用转速[n](r/min):6300~1200

轴孔直径d1d2:22~250

轴孔长度(mm):Y :52~410         J1:39~330

转动惯量(Kgm2):0.006~20.550

质量(Kg):4.10~622

YLD型凸缘联轴器和YL型凸缘联轴器的基本参数为:

型号


公称扭矩
Tn(N·m)


许用转速[n]r/min


轴孔直径d(H7)


轴孔长度L


D


D1


螺栓


L0


转动惯量
(kg.m2)


重量
(kg.m3)



Y型


J1型


数量
n


直径M







Y型


J1型



YL1 YLD1


10


8100


13000


10
11


10
11


25


22


71


53


3(3)


M6


54


48


0.0018


0.94



12
14


12
14


32


27


68


58



16
18
19


16
18
19


42


30


88


64



20
-


20
22


52


38


108


80



YL2 YLD2


16


7200


12000


12
14


12
14


32


27


80


64


4(4)


M6


68


58


0.0035


1.50



16
18
19


16
18
19


42


30


88


64



20
22


20
22


52


38


108


80



YL3 YLD3


25


6400


10000


14


14


32


27


90


69


3(3)


M8


68


58


0.0060


1.99



16
18
19


16
18
19


42


30



88


64



20
22-


20
22
24


52


38


108


80



128


92



YL4 YLD4


40


5700


9500


18
19


18
19


42


30


100


80


3(3)


M8


88


64


0.0093


2.47



20
22
24


20
22
24


52


38


108


80



25
-


25
28


62


44


128


92



YL5 YLD5


63


5500


9000


22
24


22
24


52


38


105


85


4(4)


M8


108


80


0.013


3.19



25
28


25
28


62


44


128


92



30
-


30
32


82


60


168


124



YL6 YLD6


100


5200


8000


24


24


52


38


110


90


4(4)


M8


108


80


0.017


3.99



25
28


25
28


62


44


128


92



30
32
-


30
32
35


82


60


168


124



YL7 YLD7


160


4800


7600


28


28


62


44


120


95


4(3)


M10


128


92


0.029


5.66



30
32
35
38


30
32
35
38


82


60


168


124



-


40


112


84


228


172



YL8 YLD8


250


4300


7000


32 35 38


32
35
38


82


60


130


105


4(3)


M10


169


125


0.043


7.29



40 42
-


40
42
45


112


84


229


173


6.53



YL9 YLD9


630


4100


6800


38


38


82


60


140


115


6(3)


M10


169


125


0.064


9.53



112


84


229


173



40 42 45 48
-


40
42
45
48
50



YL10 YLD10


630


3600


6000


45 48 50 55
-


45
48
50
55
56


160


130


6(4)


M12


0.112


12.46



-


60


142


107


289


219



YL11 YLD11


1000


3200


5300


50 55 56


50
55
56


112


84


180


150


8(4)


M12


229


173


0.205


17.97



60 63 65
-


60
63
65
70


142


107


289


219



YL12 YLD12


1600


2900


4700


60 63 65 70 71 75


60
63
65
70
71
75


200


170


12(6)


M12


0.443


30.62



-


80


52


38


349


269


0.463


29.52



YL13 YLD13


2500


2600


4300


70 71 75


70
71
75


142


107


220


185


8(6)


M16


289


219


0.646


35.58



80 85
-


80
85
90


172


132


349


269



YL14 YLD14


4000


2300


4800


80 85 90 95


80
85
90
95


172


132


250


215


12(8)


M16


350


270


1.353


57.13



100
-


100 110


212


167


430


340



YL15 YLD15


6300


2000


3400


-
-


90
95


172


132


290


250


12(6)


M20


350


270


2.854


89.59



100 110 120
-


100 110 120 125


212


167


430


340



YL16 YLD16


10000


1800


3000


-
- 120 125


100 110 120 125


340


290


12(6)


M24


5.271


119.57



130
-


130 140


252


202


510


410



YL17 YLD17


14000


1600


2600


-
-


120 125


212


167


380


330


12(6)


M24


430


340


9.139


171.71



130 140 150


130 140 150


252


202


510


410



-


160


302


242


610


490



YL18 YLD18


20000


1400


2300


-
-


140 150


252


202


420


360


12(6)


M30


510


410


(17.883)


(263.5)



-
-
-


160 170 180


302


242


610


490
