泊头市良晟机械制造有限公司主要生产胀紧套，膜片联轴器，星形弹性联轴器，轮胎式联轴器，万向联轴器，鼓形齿式联轴器，梅花形弹性联轴器，链轮链条联轴器，刚性联轴器，弹性套柱销联轴器，弹性柱销联轴器，弹性柱销齿式联轴器，蛇形弹簧联轴器，联轴器配件，机架，搅拌器等系列产品，产品销售至各地，深受新老客户的青眯。

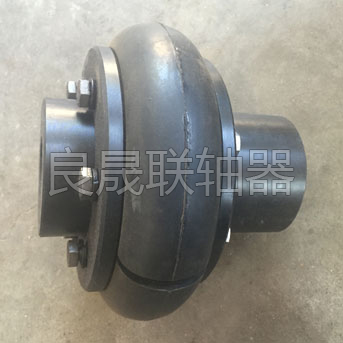

UL型轮胎式联轴器的橡胶元件（轮胎）与金属压板硫化粘结在一起，装配时用螺栓直接与两半连轴器联结柔性、阻尼大、补偿量大、结构简单、装配容易，要换轮胎体时无需轴向移动连轴节。
UL型轮胎式联轴器具有良好的减震缓冲效果及轴间偏差的补偿性能，广泛适用于冲击震动，正反转多变，起动频繁的场合。UL轮胎式联轴器是一种的弹性连轴器，由于弹性元件为为一整体轮胎体，因此轮胎联轴器具有优良的吸震减震和良好的的轴间偏移补偿性能，拆装方便，不需要润滑，便于维护，使用寿命长等优点，轮胎联轴器的工作温度-20~80摄氏度，转递转矩10~20000N.M,轮胎连轴器适用于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作环境件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、。
标准的半轮胎联轴器结构为K型，在表示中可不再标记。
UL轮胎联轴器结构特点：
1、柔韧性好；传递扭矩大；结构简单，装配容易；阻尼大、补偿量大；
2、轮胎体采用工程橡胶为元件，好，蚀性强；
3、轮胎体与金属板硫化在一起，装配时用螺栓与两个轴套直连，拆卸时无需轴向移动轴套；
4、广泛应用于工程机械，化工，医药,水泥输送,酸洗设备等行业。
UL型轮胎式联轴器的基本参数和主要尺寸：(GB/T 5844-86) mm
| 型号 | 公称扭矩 Tn N.m | 瞬时大扭矩 TMax N.m | 许用转速n r/min | 轴孔直径d | 轴孔长度L | D | B | 质量 kg | 转动惯量 kg.m2 | |||
| 钢 | 铁 | 钢 | 铁 | J J1型 | Y型 | |||||||
| UL1 | 10 | 31.5 | 5000 | 3500 | 11 | 11 | 22 | 25 | 80 | 20 | 0.7 | 0.0003 |
12 14 | 12 14 | 27 | 32 | |||||||||
16 18 | 16 | 30 | 42 | |||||||||
| UL2 | 25 | 80 | 3000 | 14 | 14 | 27 | 32 | 100 | 26 | 1.2 | 0.0008 | |
16 18 19 | 16 18 19 | 30 | 42 | |||||||||
20 22 | 20 | 38 | 52 | |||||||||
| UL3 | 63 | 180 | 4500 | 3000 | 18 19 | 18 19 | 30 | 42 | 120 | 32 | 1.8 | 0.0022 |
20 22 24 | 20 22 | 38 | 52 | |||||||||
25 | - | 44 | 62 | |||||||||
| UL4 | 100 | 315 | 4300 | 3000 | 20 22 24 | 20 22 24 | 38 | 52 | 140 | 38 | 3 | 0.0044 |
25 28 | 25 | 44 | 62 | |||||||||
30 | 60 | 82 | ||||||||||
| UL5 | 160 | 500 | 4000 | 3000 | 24 | 24 | 38 | 52 | 160 | 45 | 4.6 | 0.0084 |
25 28 | 25 28 | 44 | 62 | |||||||||
30 32 35 | 30 | 60 | 82 | |||||||||
| UL6 | 250 | 710 | 3600 | 2500 | 28 | 28 | 44 | 62 | 180 | 50 | 7.1 | 0.0164 |
30 32 35 35 | 30 32 35 | 60 | 82 | |||||||||
40 | - | 84 | 112 | |||||||||
| UL7 | 315 | 900 | 3200 | 2500 | 32 35 38 | 32 35 38 | 60 | 82 | 200 | 56 | 10.9 | 0.029 |
40 42 45 48 | 40 42 | 84 | 112 | |||||||||
| UL8 | 400 | 1250 | 3000 | 2000 | 38 | 38 | 60 | 82 | 220 | 63 | 13 | 0.0448 |
40 42 45 | 40 42 45 | 84 | 112 | |||||||||
48 50 | - | |||||||||||
| UL9 | 630 | 1800 | 2800 | 2000 | 42 45 48 | 42 45 48 | 84 | 112 | 250 | 71 | 20 | 0.0898 |
50 55 56 | 50 55 | |||||||||||
60 | - | 107 | 142 | |||||||||
| UL10 | 800 | 2240 | 2400 | 1600 | 45 48 50 | 45 48 50 | 84 | 112 | 280 | 80 | 30.6 | 0.1596 |
55 56 | 55 56 | |||||||||||
60 63 | 60 63 | 107 | 142 | |||||||||
65 70 | 65 | |||||||||||
| UL11 | 1000 | 2500 | 2100 | 1600 | 50 55 56 | 50 55 56 | 84 | 112 | 320 | 90 | 39 | 0.2792 |
60 63 65 | 60 63 65 | 107 | 142 | |||||||||
70 71 75 | - | |||||||||||
| UL12 | 1600 | 4000 | 2000 | 1600 | 55 56 | 55 56 | 84 | 112 | 360 | 100 | 59 | 0.5356 |
60 63 65 | 60 63 65 | 107 | 142 | |||||||||
70 71 75 | 70 71 75 | |||||||||||
80 85 | 80 | 132 | 172 | |||||||||
| UL13 | 2500 | 6300 | 1800 | 1600 | 63 65 70 | 63 65 70 | 107 | 142 | 400 | 110 | 81 | 0.896 |
71 75 | 71 75 | |||||||||||
80 85 90 95 | 80 85 90 95 | 132 | 172 | |||||||||
| UL14 | 4000 | 10000 | 1600 | 1400 | 75 | 75 | 107 | 142 | 480 | 130 | 145 | 2.2616 |
80 85 90 95 | 80 85 90 95 | 132 | 172 | |||||||||
100 110 | 100 110 | 167 | 212 | |||||||||
| UL15 | 6300 | 14000 | 1200 | 1120 | 85 90 | 90 95 | 132 | 172 | 560 | 150 | 222 | 4.6456 |
100 110 120 125 | 100 110 120 125 | 167 | 212 | |||||||||
| UL16 | 10000 | 20000 | 1000 | 1000 | 100 110 120 125 | 100 110 120 125 | 630 | 180 | 302 | 8.0924 | ||
130 140 | 130 140 | 202 | 252 | |||||||||
| UL17 | 16000 | 31500 | 900 | 850 | 120 125 | - | 167 | 212 | 750 | 210 | 561 | 20.0176 |
130 140 150 | 130 140 150 | 202 | 525 | |||||||||
160 | 160 | 242 | 302 | |||||||||
| UL18 | 25000 | 50000 | 800 | 750 | 140 150 | 140 150 | 202 | 252 | 900 | 250 | 818 | 43.053 |
160 170 | 160 170 | 242 | 302 | |||||||||
180 | 180 | |||||||||||
