MLS型双法兰梅花形弹性联轴器

MLS型双法兰梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补....

立即订购

产品详情

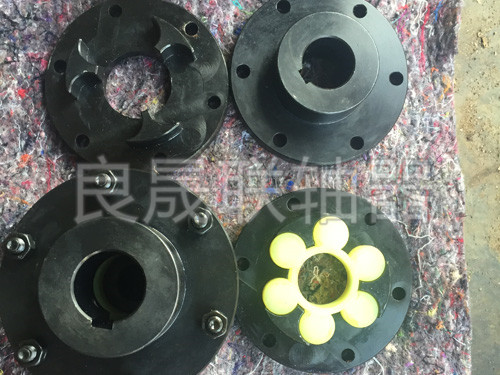

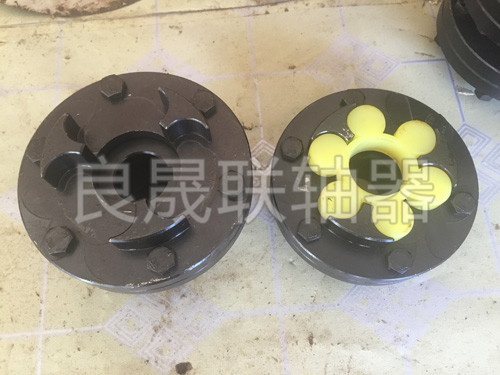

MLS型双法兰梅花形弹性联轴器 MLS型双法兰梅花形弹性联轴器1

泊头市良晟机械制造有限公司主要生产胀紧套，膜片联轴器，星形弹性联轴器，轮胎式联轴器，万向联轴器，鼓形齿式联轴器，梅花形弹性联轴器，链轮链条联轴器，刚性联轴器，弹性套柱销联轴器，弹性柱销联轴器，弹性柱销齿式联轴器，蛇形弹簧联轴器，联轴器配件，机架，搅拌器等系列产品，产品销售至各地，深受新老客户的青眯。

LMS(原MLS)型- 双法兰型梅花形弹性联轴器具有以下特点：

MLS型双法兰梅花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合，MLS型双法兰梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。工作稳定，具有良好的减振、缓冲和电绝缘性能。梅花形弹性联轴器具有较大的轴向、径向和角向补偿能力，梅花形弹性联轴器聚氨酯弹性元件耐油，承载能力大，使用寿命长，，联轴器无需润滑，维护工作量少，可连续长期运行。

MLS型双法兰梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度 -35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。

MLS型双法兰梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

MLS型双法兰梅花形弹性联轴器技术参数：

型号	旧型号	公称转矩/N.m		许用转速/r/min	轴孔直径d₁,d₂,d_z	轴孔长度		L	Lo	D	D_l	弹性件型号	重量/kg	转动惯量/kg.㎡
		弹性件硬度				Y型	J1、J、Z型
		a/Ha	b/Hb			L	L1
		80±5	60±5
LMS1	MLS1	25	45	8500	12,14	32	27	35	98	50	90	MT1	1.33	0.0013
					16,18,19	42	30
					20,22,24	52	38
					25	62	44
LMS2	无	50	100	7600	16,18,19	42	30	38	108	60	100	MT2	1.74	0.0021
					20,22,24	52	38
					25,28	62	44
					30	82	60
LMS3	MLS2	100	200	6900	20,22,24	52	38	40	117	70	110	MT3	2.33	0.0034
					25,28	62	44
					30,32	82	60
LMS4	MLS3	140	280	6200	22,24	52	38	45	130	85	125	MT4	3.38	0.0064
					25,28	62	44
					30,32,35,38	82	60
					40	112	84
LMS5	MLS4	350	400	5000	25,28	62	44	50	150	105	150	MT5	6.07	0.0175
					30,32,35,38	82	60
					40,42,45	112	84
LMS6	MLS5	400	710	4100	30,32,35,38	82	60	55	167	125	185	MT6	10.47	0.0444
					40,42,45,48	112	84
LMS7	MLS6	630	1120	3700	35,38	82	60	60	185	145	205	MT7	14.22	0.0739
					40,42,45,48,50,55	112	84
LMS8	MLS7	1120	2240	3100	45,48,50,55,56			70	209	170	240	MT8	21.16	0.1493
					60,63,65	142	107
LMS9	MLS8	1800	3550	2800	50,55,56*	112	84	80	240	200	270	MT9	30.7	0.2767
					60,63,65,70,71,75	142	107
					80	172	132
LMS10	MLS9	2800	5600	2500	60,63,65,70,71,75	142	104	90	268	230	305	MT10	44.55	0.5262
					80,85,90,95	172	132
					100	212	167
LMS11	MLS10	4500	9000	2200	70,71,75,	142	107	100	308	260	350	MT11	70.72	1.1362
					80,85,90,95	172	132
					100,110,120	212	167
LMS12	MLS11	6300	12500	1900	80,85,90,95	172	132	115	345	300	400	MT12	99.54	1.9998
					100,110,120,125	212	167
					130	252	202
LMS13	MLS12	11200	20000	1600	90,95	172	132	125	373	360	460	MT13	137.53	3.6719
					100,110,120,125	212	167
					130,150,160	252	202
LMS14	MLS13	12500	25000	1500	100,110,120,125	212	167	135	383	400	500	MT14	165.25	5.1581
					130*,140,150	252	202
					160	302	242
注：1、质量、转动惯量按L推荐小轴孔计算近似值。 2、带*号轴孔直径可用于Z型、J型轴孔。 3、a、b为两种材料的硬度代号。 4、L0是两端轴孔长度均为L推荐时联轴器的全长。 5、Y型为长圆柱形轴孔。J1型为无沉孔短圆柱形轴孔。J型为有沉孔短圆柱形轴孔,Z型为有沉孔的圆锥形轴孔。
