ML型梅花形弹性联轴器

ML型梅花形弹性联轴器

ML型梅花形弹性联轴器具有很好的平衡性能和适用于高转速应用(高转速可达30000转/分钟),但不能处理很大的偏差,尤其是轴向偏差。较大的偏心和偏角....
立即订购
产品详情

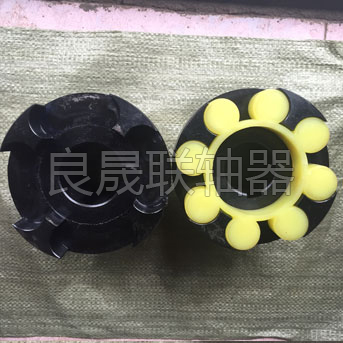

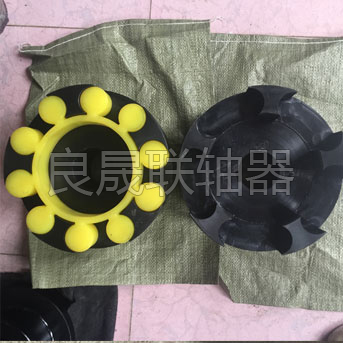

ML型梅花形弹性联轴器 ML型梅花形弹性联轴器1

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

ML型梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点,但换弹性元件时两半联轴器需沿轴向移动。适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作的工作部位,不适用于重载及轴向尺寸受限制、换弹性元件后两轴线对中困难的部位。标准修订后,梅花形弹性元件的材料有聚氨脂和铸形尼龙两种。根据不同工况条件选用不同材料,如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时,可选用聚氨脂。两种材料的价格相差较大。

1.ML(LM)系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相型带制动轮应的弹性变形,起到自动补偿作用。

2.ML型梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。

3.与其它联轴器相比,梅花形弹性联轴器具有以下特点:

(1)工作稳定,具有良好的减振、缓冲和电绝缘性能。

(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。

(3)具有较大的轴向、径向和角向补偿能力。

(4)聚氨酯弹性元件耐油,承载能力大,使用寿命长,。

(5)联轴器无需润滑,维护工作量少,可连续长期运行。

ML型标记示例:

欲订购ML10型梅花形弹性联轴器,要求:

主动端:Y型轴孔、A型键槽、d1=100 L1=127

从动端:Y型轴孔、A型键槽、d2=95 L2=172

标记为:ML10联轴器-ya100-127/ya95*172

ML1型梅花形弹性联轴器基本参数和主要尺寸

轴孔长度Y:32、42、52mm;J型:27、30、38、32、42、52mm

ML型梅花形弹性联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是两两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。

ML型梅花形弹性联轴器的弹性元件近似梅花状,换弹性元件需轴向移动(LMD,LMS型除外)。梅花形弹性元件的材料有聚氨酯和铸形尼龙两种。主要有四瓣,六瓣,八瓣,十瓣,十二瓣。MT1:四瓣,MT2-MT7六瓣,MT8-MT9:八瓣,MT10-MT12:十瓣,MT13-MT14:十二瓣。梅花形弹性联轴器

ML型梅花形弹性联轴器的结构形式主要有:基本型,单法兰型,双法兰型,分体式制动轮型,整体式制动轮型。

弹性体一般都是是工程塑料或是橡胶组成。联轴器的寿命也就是弹性的寿命。由于弹性是是受压而显而易见受拉。一般弹性体的寿命为10年.由于弹性具有缓冲,减振的作用,所以在有强烈振动的场合下使用较多。弹性体的性能   温度,决定了联轴器的使用温度,一般为-35至+80度。

ML型梅花形弹性联轴器具有很好的平衡性能和适用于高转速应用(高转速可达30000转/分钟),但不能处理很大的偏差,尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花联轴器的失效问题。一旦梅花弹性间隔体损坏或失效,扭矩传递并不会中断,同时两轴套的金属爪啮合在一起继续传递扭矩,这很可能会导致系统出现问题。根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势,泊头良晟机械制造有限公司可提供各种弹性材料的梅花间隔体,不同的硬度和温度承受力,让客户选择合适的材料满足实际应用的性能标准。


公称扭矩 Tn (N.M)许用转速n (r/min)轴孔直径 d1 d2 dz轴孔长度L0DD1弹性件 型号转动惯量I (Kg.m2 )质量 m Kg
弹性硬件(HA)
abcY型Z、J型
≥75≥85≥94LL1
ML1162545115001530012 143227805040
MT1-a -b -c
0.0140.66
16 18 194230100
20 22 245238120
ML263100200820010920 22 2452381277050
MT2-a -b -c
0.0751.55
25 286244147
30 328260187
ML3901402806700900022 2452381288560
MT3-a -b -c
0.1782.5
25 286244148
30 32 35 388260188
ML41402504005500730025 28624415110565
MT4-a -b -c
0.4124.3
30 328260191
35 38
40 4211284251
ML52504007104600610030 32 35 38826019712575
MT5-a -b -c
0.736.2
40 42 45 4811284257
ML640063011204000530035*38*826020314585
MT6-a -b -c
1.858.6
40*42*112107263
45 48 50 55
ML7710112022403400450045*48*50*55*11284265170100
MT7-a -b -c
3.8814.0
60 63 65142107325
ML81120180035502900380050*55*11284272200120
MT8-a -b -c
9.2225.7
60 63 65142107332
70 71 75
ML91800280056002500330060*63*65*142107334320150
MT9-a -b -c
18.9541.0
70 71 75
80 85 90 95172132394
ML102800450090002200290070*71*75*142107344260180
MT10-a -b -c
39.6859.0
80 85*90 95172132404
100 110212167484
ML1140006300125001900250080*85*90*95*172132411300200
MT11-a -b -c
73.4387.0
100 110 120212167491
ML12710011200200001600210090*95*172132417360215
MT12-a -b -c
178.45140
100*110*120*125*212167497
130252202577
ML138000125002500014001900100*110*120*125*212167497400225
MT13-a -b -c
208.75160
