SL十字滑块联轴器

SL十字滑块联轴器

SL十字滑块联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时....
立即订购
产品详情

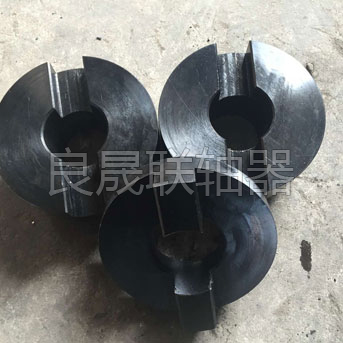

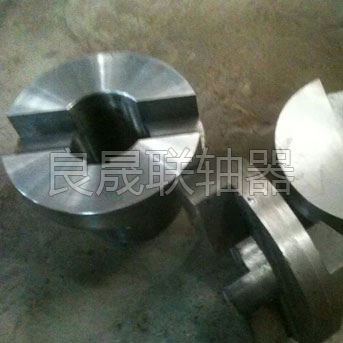

SL十字滑块联轴器 SL十字滑块联轴器1

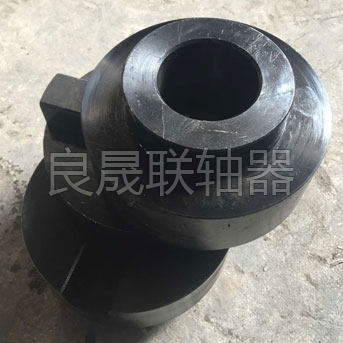

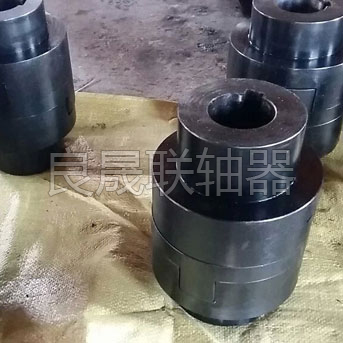

SL十字滑块联轴器3 SL十字滑块联轴器2

泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

SL型十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。 这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。

SL十字滑块联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。十字滑块联轴器又名金属滑块联轴器,其滑块呈圆环形,用钢或合金制成,适用于转速较低,传递转矩较大的传动。

SL十字滑块联轴器又名金属滑块联轴器,其滑块呈圆环形,用钢或合金制成,适用于转速较低,传递转矩较大的传动。

中心滑块通过两边呈90°相对分布的卡槽和两侧的轴套联接在一起,从而达到传递扭矩的目的。中心滑块和轴套之间用微小的压力进行吻合,这种压力能使联轴器在设备运转中具有零间隙运转。随着使用时间增长,滑块可能会因受到磨损而失去无反冲的功能,但中心滑块并不贵,也很容易换,换后仍能发挥其原有的性能。滑块联轴器常用于一般常用电机,个别的场合也可以用来联接伺服电机,在使用过程中通过中心滑块的滑动来纠正相对位移。因为抵抗相对位移的是滑块与轴套之间的摩擦力,因此它们之间的轴承负荷不会因为相对位移的增加而加大。

SL十字滑块联轴器防锈油保养安装联轴器安装前先把零部件清洗干净,清洗后的零部件,需把沾在上面的洗油擦干。在短时间内准备运行的联轴器,擦干后可在零部件表面涂些透平油或机油,防止生锈。对于需要过较长时间投用的,应涂以防锈油保养,装配时,十字滑块联轴器先用细铁砂布把转轴、的轴孔砂光滑,将 十字滑块联轴器对准键槽套在轴上,用熟铁或硬木块垫在键的一端,轻轻将键敲入槽内。键在槽内要松紧适度,太紧或太松都会伤键和伤槽,太松还会使皮带打滑或振动。十字滑块联轴器具有补偿两轴相对偏移、 减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点,但换弹性元件时两半联轴器需沿轴向移动。适用于联接两同轴线、起动频繁、 正反转变化、中低速、中小功率传动轴系、要求工作的工作部位,不适用于重载及轴向尺寸受限制、换弹性元件后两轴线对中困难的部位。

SL十字滑块联轴器技术参数:

规格公称转矩
Tn(N·M)
许用转速
[n]r/min
轴孔直径
d
DD1LHS
转动惯量
(kg.m 2 )
重量
(kg)
SL7012025015~18703242140.50.0021.5
SL9025025020~30904552140.0082.6
SL10050025036~401006070190.0265.5
SL13080025045~501308090190.0710
SL150125025055~6015095112190.1415.5
SL170200025065~70170105125240.2522.4
SL190320025075~80190110140290.531.5
SL210500025085~90210130160331.00.945
SL240800025095~100240140180331.659.5
SL2609000250100~11026016019033276
SL28010000100110~12028017020033394.3
SL30013000100120~130300180210434.3111
SL32016000100130~140320190220435.7129
SL34020000100150340210250488.4162
SL360325001001603602402804819.2258
SL40038700801704002603004826.1305
SL46063000702004603003505862.9560
