BL型棒销联轴器

BL型棒销联轴器

BL型棒销联轴器及尼龙柱销联轴器均属于弹性非金属弹性元件联轴器,用于正反转变化多、起动频繁的两轴联接。其结构简单,修理方便锤式破裂机。....
立即订购
产品详情

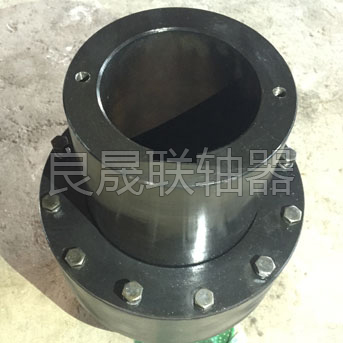

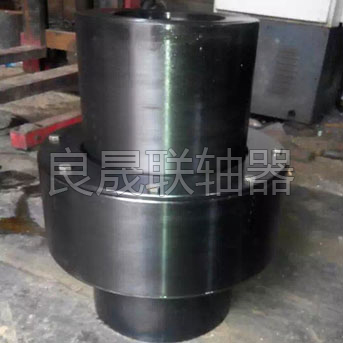

BL型棒销联轴器 BL型棒销联轴器1


泊头市良晟机械制造有限公司主要生产胀紧套,膜片联轴器,星形弹性联轴器,轮胎式联轴器,万向联轴器,鼓形齿式联轴器,梅花形弹性联轴器,链轮链条联轴器,刚性联轴器,弹性套柱销联轴器,弹性柱销联轴器,弹性柱销齿式联轴器,蛇形弹簧联轴器,联轴器配件,机架,搅拌器等系列产品,产品销售至各地,深受新老客户的青眯。

BL型棒销联轴器的适用范围适用于联接两同轴线的传动轴系,具有   的补偿两轴相对偏移和一般减震性能。工作环境温度为-20º~+70ºC.不适用于对减震效果要求很高和对噪音需要控制的部位。

BL型棒销联轴器及尼龙柱销联轴器均属于弹性非金属弹性元件联轴器,用于正反转变化多、起动频繁的两轴联接。其结构简单,修理方便锤式破裂机。于是尼龙材料作弹性元件,寿命 较长,但两轴同心度要求高,否则尼龙棒销或柱销易折断圆振动筛。其工作温度也不宜超过70℃。尼龙棒销联轴器多用于重型机械中,水泥厂机立窑卸料传动系注 中使用较多圆锥式破裂机。

BL型棒销联轴器在传播运动和动力过程中协同回转而不脱开的一种安装。此外,联轴器还拥有补偿两轴相对位移,缓冲和减振以及防护等功能。 因为各种联轴器的工作条件不同,棒销联轴器还拥有一些其他性能,如高温力学性能、热疲劳性能、导热性和蚀性能等。

BL型棒销联轴器特点:

1.本标准适用于联结两套内心中,传递扭矩为63~160000KG.m,轴孔直径为25~600mm。

2.使用棒销联轴器的环境温度为-20~+70℃。

3.两轴套根据需要可任意转载主,从动端。

4.轴套语电机轴伸配合应按GB756-65(电机圆柱伸)及GB757-65(电机圆锥轴伸)之规定轴套与其他轴配合时,键及检查形式,尺寸按FB1095~1096-73、Q/ZB108-73之规定。

5.棒销材料推荐采用尼龙6或机械性能相同的其它牌号尼龙,亦可使用酚醛布板,棒。

棒销材料尼龙6的机械性能应符合下列要求:

(1)抗拉强度≥540KG/c㎡

(2)抗弯强度≥700KG/c㎡

BL型棒销联轴器

BL型弹性棒销齿式联轴器基本参数和主要尺寸   mm

型号公称扭矩 N.m许用 转速 rpm孔径直径mm d1、d2轴孔长度mmDS B许用补偿量转动 惯量 N.m2


质量kg



Y型J1型轴向径向角向




LLmm(º)



BL1610380025,285565145566±1.50.20º30¹0.88211
30,32,35,386080
40,42,45,4870110
BL21500300040,42,45,48,50,5570-110110165576±1.50.20º30¹1.9618
60110-140140
BL33920240050,5570-110110190586±1.50.30º30¹4.31230
60,65,70,75110-140140
80125-170170
BL46174200060,65,70,75110-1401402305106±1.50.30º30¹9.70242
80,85,90125-170170
BL59800168070,75110-1401402705116±1.50.40º30¹23.5281
80,85,90,95110-200180
100,110,120172210
BL615680150080,85,90,95120-17017029010127±2.50.40º30¹31.36101
100,110,120160-210210
130200-250250
BL724500127090、95140-17017035010147±2.50.40º30¹79.38151
100,110,120160-210210
130,140,150200-250250
BL8308701140100,110,120160-21021037010167±2.50.60º30¹123.52206
130,140,150200-250250
160,170240-300300
BL9392001000110,120160-21021040010167±2.50.60º30¹175.42290
130,140,150200-250250
160,170,180240-300300
BL1061740850130,140,150200-25025047010177±2.50.60º30¹343377
160,170,180240-300300
190,200,210280-350350
BL1198000750150200-25025052010201±2.50.80º30¹597.8520
160,170,180240-300300
190,200,210,220,230, 240,250280-350350
BL12122500660170,180240-30030056010231±2.50.80º30¹989.8660
190,200,210,220,230, 240,250280-350350
260,270,280320-420-
BL13155800600190,200,210,220,230, 240,250280-35035063010261±2.51.00º30¹1630.6876
260,270,280,290,300320-420-
BL14245000540210,220,230,240,250 260,270280-35035069010285±2.51.00º30¹2675.41124
280,290,300,310,320,330,340350-420-
BL15308700480230,240,250,260,270 280,290,300320-350-75010315±2.51.20º30¹44101830
310,320,330,340 350,360,370,380420-480
BL16392000425250,260,270,280,290,300,310,320,330,340350-400-85015345±5  1.20º30¹7408.82370
350,360,370,380 390,400,410,420420-480
BL17617400380280,290,300,310,320 330,340,350,360,370 380,390,400400-450-93015369±51.50º30¹12475.43350
410,420,430,440,450 460,470,480480-560
BL18980000330300,310,320,330,340 350,360,370,380,390 400450-480-100015389±51.50º30¹201394077
410,420,430,440,450 460,470,480,490,500 580530-560
BL191568000300350,360,370,380,390 400,410,420,430,440480-560-111015409±51.50º30¹40062.45690
450,460,470,480,490 500,530,560,600600-650
