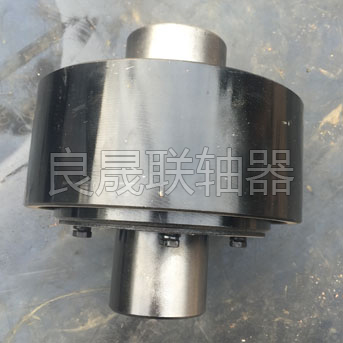

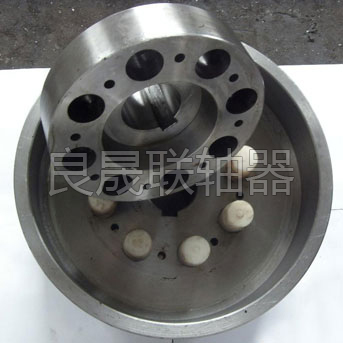

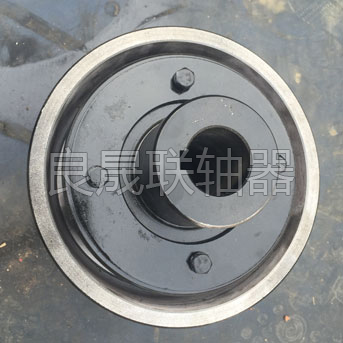

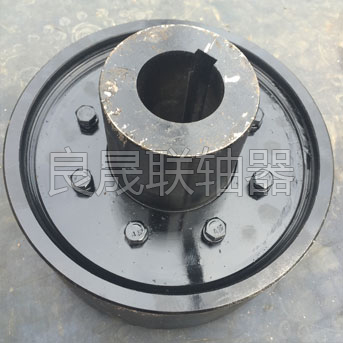

HLL型带制动轮弹性柱销联轴器

泊头市良晟机械制造有限公司主要生产胀紧套，膜片联轴器，星形弹性联轴器，轮胎式联轴器，万向联轴器，鼓形齿式联轴器，梅花形弹性联轴器，链轮链条联轴器，刚性联轴器，弹性套柱销联轴器，弹性柱销联轴器，弹性柱销齿式联轴器，蛇形弹簧联轴器，联轴器配件，机架，搅拌器等系列产品，产品销售至各地，深受新老客户的青眯。

该联轴器主要有HL型弹性柱销联轴器和HLL型带制动轮弹性柱销联轴器二种型式。

HLL型带制动轮弹性柱销联轴器已列为标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、等性能。  轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。  半联轴器采用   铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。

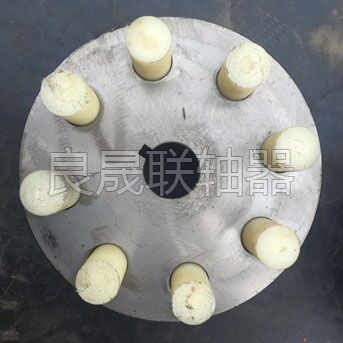

HLL型带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性，仅适用于要求很低的中速传动轴系，不适用于工作性要求较高的工况。

HLL型带制动轮弹性柱销联轴器轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用   铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。 　　

HLL型带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆换弹性元件，比较方便，不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性，仅适用于要求很低的中速传动轴系，不适用于工作性要求较高的工况。

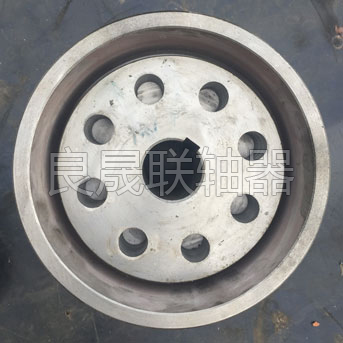

HLL型带制动轮弹性柱销联轴器是由尼龙柱销穿到联轴器法兰盘上的销轴孔中，与半联轴器相互撮合发生传递转矩。但是销轴孔需要进行调质处理，因为传递时间过长，会到时柱销轴孔发生扩大，公差变大，导致联轴器轴孔受力不均匀，因此，在联轴器加工成型后需要对销轴孔进行调质蘸火处理要求。弹性柱销联轴器的轴孔公差一般遵循机械部标准H7和H9两种，也可以简称为过盈配合和过渡配合两种。其中过盈配合就是说正公差，加公差10-20丝，孔的小   尺寸减轴的大   尺寸所得的差值为大过盈Ymax ，是孔、轴配合的紧状态。 HL型-弹性柱销联轴器已列为标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。

HLL型带制动轮弹性柱销联轴器技术参数：
