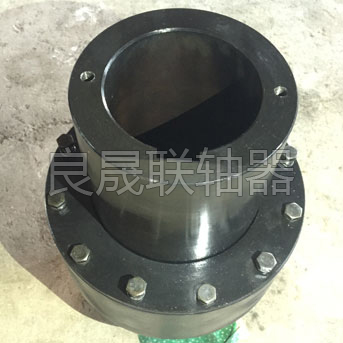

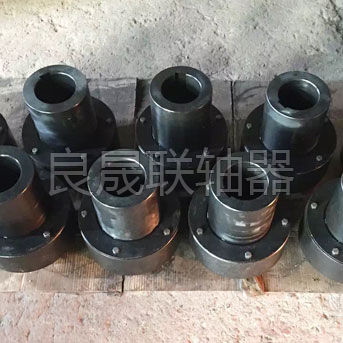

ZL型弹性柱销齿式联轴器

泊头市良晟机械制造有限公司主要生产胀紧套，膜片联轴器，星形弹性联轴器，轮胎式联轴器，万向联轴器，鼓形齿式联轴器，梅花形弹性联轴器，链轮链条联轴器，刚性联轴器，弹性套柱销联轴器，弹性柱销联轴器，弹性柱销齿式联轴器，蛇形弹簧联轴器，联轴器配件，机架，搅拌器等系列产品，产品销售至各地，深受新老客户的青眯。

ZL型弹性柱销齿式联轴器（JB/ZQ4727-2006）(GB/T5015-85)适用于同轴线的传动轴系，利用尼龙棒的纵断面剪切强度，可传递很大的转矩，0.112-2800KN.m。工作温度-20—70℃，可部分的代替齿型联轴器，具有   补偿轴向偏移能力，和一般的减震性能。 普通圆柱轴孔用ZL型，圆锥孔用ZLD型，选型采购时敬请注意。 许用补偿量 轴向±0.5-5mm ，径向0.3-1.5mm，角向0.5°。

短时过载不得超过公称转矩Tn值的2倍。

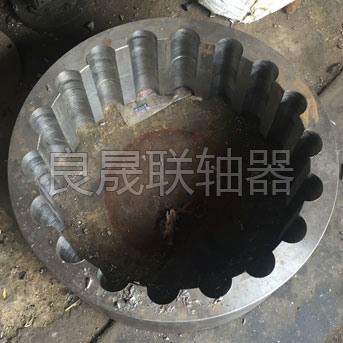

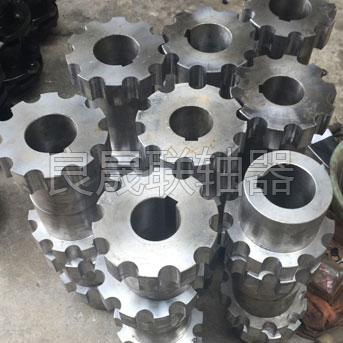

ZL型弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，至于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。

ZL型弹性柱销齿式联轴器具有   补偿两轴相对偏移的性能，适用于中等和较大功率轴系传动，不适用于对减震有   要求和对噪声需要严加控制的工作部位。

ZL型弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该弹性柱销齿式联轴器具有以下特点：

（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

（2）与齿式联轴器相比，弹性柱销齿式联轴器的结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

（3）维修方便，寿命较长，拆下档板即可换尼龙柱销。

（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

（5）减振动能差，噪声较大。

ZL型弹性柱销齿式联轴器具有良好的补偿轴向，径向和角向轴线偏移性能，减振性能好，结构简单，工作平稳，无噪音，不用润滑，维护方便，装拆简单，工艺性好，成本低，可派生为多种结构形势，通用性好，适用范围广泛，便于推广。该联轴器突出的优点之一是只需一次对中安装，换弹性元件时，不用移动半联轴器，可减少辅助工时，提高生产效率，尤其适用于轴线对中安装困难，要求尽量减少辅助时，提供生产效率，尤其适用于轴线对中安装困难，要求尽量减少辅助工况环境。弹性柱销齿式联轴器是由我国的新型联轴器，它集中现在标准弹性联轴器有不同结构的优点，例如具有梅花形弹性联轴器的优点：弹性元件受到挤压，结构简单，。克服了梅花弹性联轴器的缺点：换弹性元件时，   移动半联轴器，双法兰梅花型弹性联轴器虽可不用移动半联轴器也能换弹性元件，但结构复杂，成本高，增加质量和转动惯量，应用范围受到限制，传递相同转矩时，径向尺寸比弹性套柱销联轴器要小的多，质量轻，转动惯量小。

ZL型弹性柱销齿式联轴器技术参数：
